二氧化碳激光切割机由激光器、聚焦系统、机械系统和电气系统组成

如图1所示

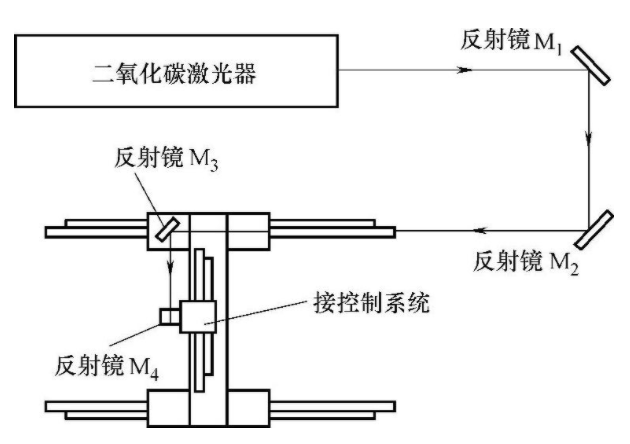

图1二氧化碳切割装置

      (1 )激光器适于产用的大功率激光设备额定连续输出功率达20kW。 它利用激光气体的快速流动,带走激光腔体内的废热。这种激光器的典型电-光转换效勒10% ~ 15% ,有效地带走废热对于保证连续工作是很重要的。为使工作成本最低,采用气液热交换器,并使气体介质通过该系统再循环。于需要连续不断散热和需要补充少量激光气体,以防止CO2和N2在放电时分解而产生的污染积累,因此要消耗少量气体。

       (2 )聚焦系统其作用是把激光束通过光学系统精确地聚焦至工件上,同时还具有调节焦点位置和观察显示的功能。CO2激光器输出的激光,要用锗单晶、砷化镓等制造的光学透镜才能通过。为减少表面反射需镀增速膜。激光在从激光器发出到加工工件,分为内光路与外光路,激光在激光器里振荡产生激光,称为内光路。在激光器发出后的光路,称为外光路。外光路系统采用镀鈑射镜及砷化镓聚焦透镜组成。反射镜可以通过附带的调节装置对角度进行任意调节。聚焦透镜装置在切割头内,通过调节装置可以调节焦点位置。在激光热敏纸上,激光光斑需要面积一致,可达到加工要求,调整完毕后还要安装激光喷嘴,调整透镜,使激光在切割工件时不偏移。

       (3 )电气系统电气系统包括激光器电源和控制系统两部分,其作用是供给激光器能量( CO2激光器的高压直流电源)和对输出方式(如连续或脉冲、重复频率等)进行控制。此外,工件或激光束的移动大多采用CNC控制。系统是由微处理机、接口电路、显示器驱动系统和电源等组成。微处理机是采用适合于工业环境的工业控制计算机。系统具有可靠性好、抗干扰能力强、功能齐全等特点。为了实现聚焦点位置的自动调整,尤其当激光切割的工件表面不平整时,需采用焦点自动跟踪的控制系统，它通常用电感式或电容式传感器来实时检测,通过反馈来控制聚焦点的位置,其控制精度的要求一般为士( 0.05~ 0.005 )mm。

       ( 4 )机械系统机械系统包括切割头及工作台两部分, 其中工作台固定,切割头由计算机控制的两个步进电动机驱动，作平面自由运动，根据控制程序作出各种图形,对工件进行高精度切割。

以上为引用知乎 现代高效焊接技术部分内容更多关于二氧化碳激光切割机特点的信息可以继续关注...
